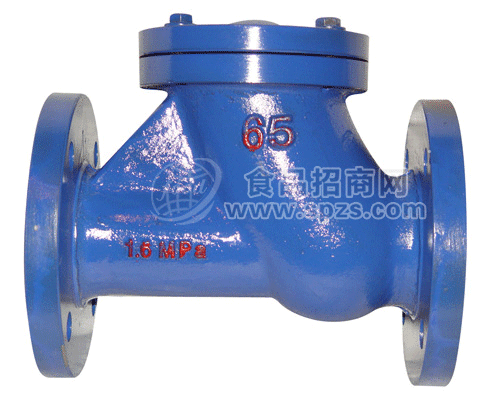

HQ44X-10|HQ44X-16|HQ44X-25球型止回阀

查看大图

批发价格：面议
产品类型：食品机械 > 其他机械设备 > 其他机械设备
质量标准：ISO9001
零售价：
供货单位：上海维旺迪阀门有限公司
更新时间：2013-09-09 21:35:40

立即留言

供应说明

HQ44X-10|HQ44X-16|HQ44X-25球型止回阀

产品说明：

一、用途及特点
微阻球形止回阀，采用橡胶包皮球为阀瓣，在介质的作用T可在阀体内的滑道上滚动从而打开或关闭阀门。流量大流阻损失小密封性能好消声关闭可减小水击波。水平或垂自安装均可。可月于冷水、热水、工业及生活污水等管网的水泵出口防止介质倒流。

二、主要技术参数

型号	公称压力（MPa）	壳体试验压力（MPa）	密封试验压力（MPd)	阀体材料	球体材料
HQ44 45X-10	1.0	1.5	1.1	铸铁	碳钢包胶
HQ44 45X-16	1.6	2.4	1.76	铸铁	碳钢包胶

三、主要外形尺寸

HQ44X-10 16外尺寸(单球式)
公称通径	200	250	300	350	400	450	600	700	800	900	1000
L(mm)	550	650	750	850	950	1050	1350	1450	1650	1900	2100
H(mm)	510	570	640	715	815	825	1155	1260	1350	1660	1700
连接尺寸	法兰连接尺寸PN1.0MPa按GB4216.4-84；PNl.6MPa按GB4216.5-84标准

四、主要外形尺寸

HQ45X-10 16外尺寸(多球式)
公称通径	200	250	300	350	400	450	500	600	700	800	900	1000
L(mm)	550	650	750	850	950	1050	1150	1350	1450	1650	1900	2100
H(mm)	510	570	640	715	815	825	980	1155	1260	1350	1660	1700
连接尺寸	法兰连接尺寸PNl.0MPa按GB4216.4—84；PNl.6MPa按GB4216.5—84标准
